120急救车4G视频监控系统解决方案

发布时间:2018-03-09 点击次数: 作者:admin
生命可贵健康无价,健康长寿是每一个是每一个人的良好愿望;然而总有事与愿违的时刻,年老体衰、交通事故,往往都会造成人员的伤亡;据不完全统计中国每年交通事故中夺去的性命就近10万,如果这些伤者都能第一时间得到良好的护理和救治,可能死亡人数会大大降低;时间就是生命,120出警的急迫性自然就相当重要。医者父母心,每个救护人员都想尽最大的努力救治病人,然而客观条件的限制,信息交互手段有限,并非每一次都能如愿;

    且当今社会,医患之间的矛盾也趁上升趋势,增加远程救治的技术指导和资料保留,适当向患者亲属或向公众开放,增加行为透明度,缓解亲友的焦虑和担忧,提升医师在人们心目中的光辉形象,促进社会更加和谐。

    视频是最直观的信息之一,急救车在急速行驶中,车内的救护现场很难得知;为了解决前端随车图像的能及时回传到监控中心的需求;采用最新的北斗智通实时无线CDMA视频传输科技可以解决这类问题。锐视保无线定位远程车载实时监控录像系统,就是很好的选择。

    本地电子盘录像能记录出发到入院过程中的一切救护现场视频;不仅能在车内观看,还能够通过3G/LTE移动互联网视频传输,让监控中心的人员及时或者车内车外的场景。GPS定位系统能及时得知车行位置速度等,方便院方准备接待!

    可以使用4G物联网网卡,能传输1——4路清晰的连贯的视频,而不是单幅静止的图片。这样在监控中心的值班人员通过网络便能看到及时视频;领导也可通过手机上网观看视频,随时随地及时指导现场的抢险救灾工作。

    1.2 车载移动网络监控系统组成,前端信号采集处理系统

    系统前端布置车载移动视频监控终端(车载录像机)负责采集视音频数据、数字化压缩处理,并进行数据实时保存。

    车载移动视频监控终端集成了数字视音频编码模块、视音频存储模块、无线网络传输模块、报警信息处理模块、北斗定位模块,并提供了多种扩展,可实现高清晰视音频录像、无线网络传输、报警信息上传、车辆位置等功能。

    1.2.2 数据传输系统

    系统将视频图像、报警信号、车辆行驶信息通过中国联通WCDMA 中国电信 中国移动4G无线网络平台实时传输至监控中心,为监控运输中心在解决突发事件时提供现场视频的图像信号。

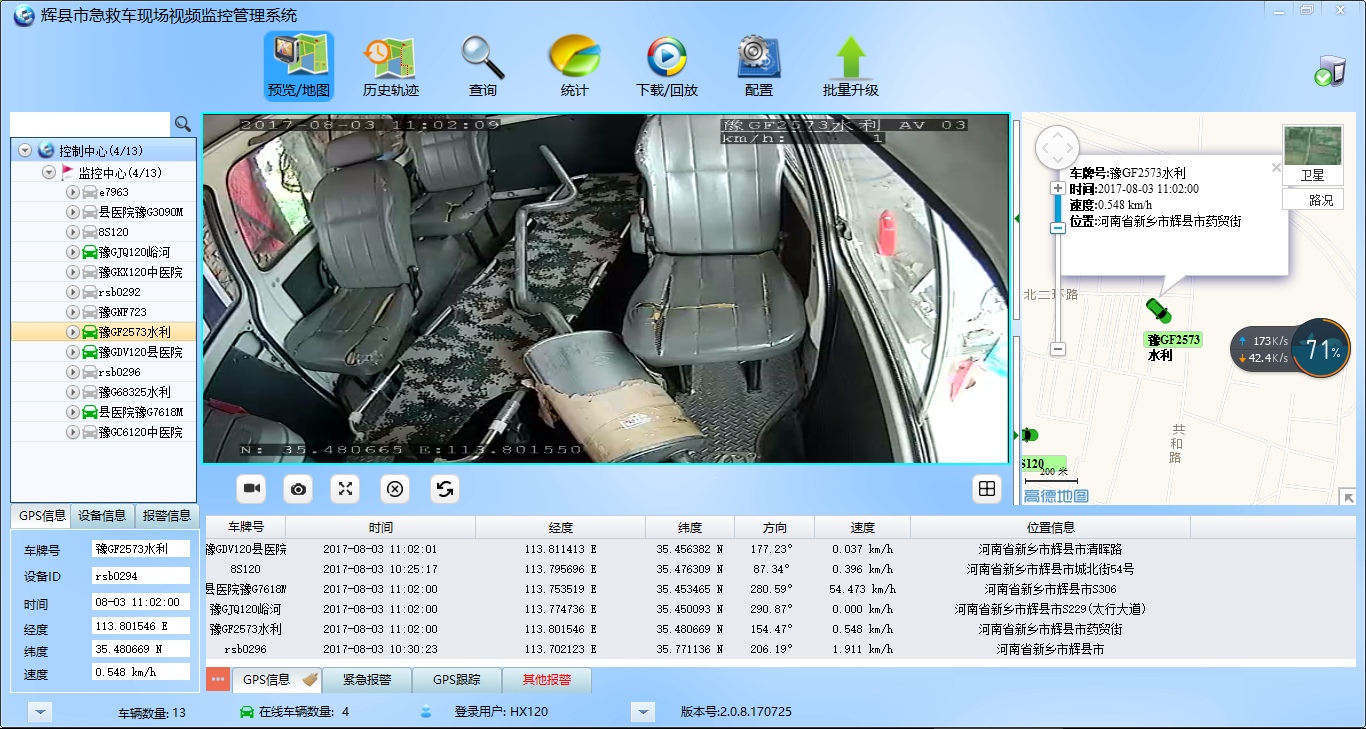

    1.2.3 监控中心数据分析管理系统

    监控中心平台能在电子地图上随时掌握全部车辆的所在位置和行驶情况,并可随时调用任意车辆的监控图像,以便对车辆进行管理。

    监控中心由多台服务器和管理终端组成,主要服务器有:注册服务器、流媒体转发服务器、报警服务器、GIS服务器(可选)。

  车前部车厢内装3台高清音视频摄像机,一台用于观察驾驶员操作信息,一台用于记录行车状况,一台用于监控车厢内病人情况,以便发生意外情况,作为取证,另外同时可以观察红绿灯的状况;车辆后部可安装车外防水摄像机作车尾监控使用,在发生追尾事故时取证使用,同时可辅助司机倒车时做倒车影像使用,车辆两侧各装一个车外防水摄像机,事实监控车辆两侧的情况,可选配液晶屏进行本地显示,辅助司机监测盲区外的情况,避免一些交通事故的发生

系统采用专业的车载移动网络监控记录设备(车载移动网络监控系统终端)。对前端的视音频信号进行模拟数字转换,并压缩保存在硬盘或SD卡中。


    以每天12小时,四路视音频录像为例;H.264压缩方式下,采用变码流方式,每路最大512K码流,每天所需存储空间最大为:(512K×3600×12/8)×4 = 12GB。若使用64GB的SD卡可至少保存5天以上的历史数据。

    三、液晶屏显示(可选)

    在车载布置7英寸液晶显示屏一个,用于显示本地预览图像;也可利用原有前装液晶屏显示相关图像。

    2.3 数据采集传输系统设计

    2.3.1 无线网络数据传输设计

    系统采用运营商的4G或3G无线网络平台,由以下系统组成











五个视频服务请求任务发送给局域网内的流媒体服务器,由流媒体服务器通过无线网获取视频流,同时转发给五个请求的用户。

一个流媒体服务器可并发响应多个用户的请求,它支持多级流媒体服务器配置,上级的流媒体需要经过下级的流媒体服务器才可以访问到前端的视频,这个结构的建立与维护数据由管理中心服务器来管理。

4.产品技术参数指标

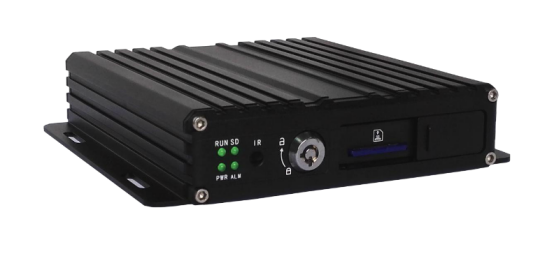

1.4G车载主机

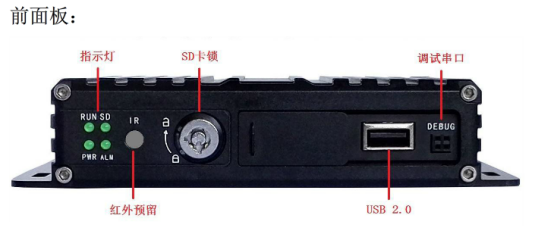

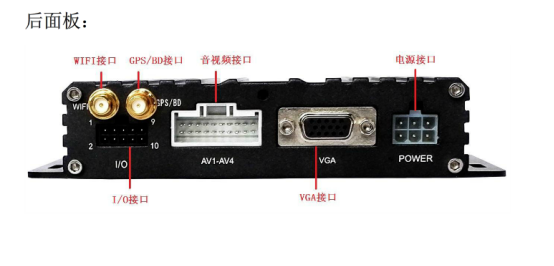

4G型SD卡功能型录像机







产品特性



5604是一款专为车载监控设计的AHD720P模拟高清SD卡机。内置高性能图像处理芯片,结合H.264视频编解码技术,实现了5604内置3G/4G/WIFI模块,配合我司功能丰富的控制协议,实现了车辆信息的远程监控、远程分析和处理。

5604支持智能电源管理,10-36V宽电压输入,自动识别电源类别,低电自动关机,熄火低功耗。



2.车外防水摄像机 型号:5001

产品参数


5.前端设备

观后摄像机

摄像头功能及特点:

² 外观精美,喷漆光亮,防水防震设计合理;

² 摄像机芯片采用1/3高清晰ACCD芯片,无亮点/死点,恢复慢,色彩鲜艳逼真。

² 镜头采用韩国广角镜头,清晰度高,可视角度110度,长时间工作不会出现画面模糊情况,性能稳定。

² 连接线采用车载电子专用线,具有抗干扰,耐高温等特点,

² 元器件全部采用原装元器件,品质稳定。

技术参数:

型号

5001

影像传感器

1/3 SONY CCD

清晰度

150万像素超低照度

像素

EIA:1920*720;

扫描方式

EIA:525 Lines,60 Field / sec,
CCIR:625 Lines 50 Field / sec

同步方式

内同步

伽玛校正

0.45

信噪比

≥47dB(AGC Off)

电子快门

On: EIA 1/601/100,000Sec,CCIR 1/501/100,000Sec;
Off: EIA 1/60 Sec, CCIR 1/50 Sec

最低照度

1 Lux(F:2.0),0 lux with built-in IR LED

红外距离

15米(18个红外灯)

红外状态

Under 10 Lux by CDS

红外电源

CDS 自动控制

镜头

Board Lens 3.6mm/F2.0(optional)

视频输出

1.0Vp-p 75 ohm

增益控制(AGC)

自动

连接线

DC JACK

防水级别

IP66

操作温/湿度

-10℃~+50℃ RH95% Max

存储温/湿度

-20℃~+60℃ RH95% Max

电源

DC12V24V±10% 600mA

尺寸

75(W)X45(D)X75(H)mm

净重

300克

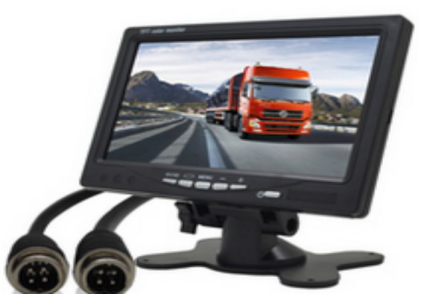

3.车载专用液晶高清显示器 7C





产品特性:

·专门针对大型车种设计,宽电压输入。
·全新高亮屏,亮度高,画面清晰。
·使用寿命长,采用高频低阻元器件,能有效防止发动机高频干扰。
·外壳采用进口ABS全原料塑胶,喷涂进口原装耐磨防酒精油漆,不易老化。
·防水防尘结构设计,安装简便。

LCD尺寸

7寸彩色液晶数字显示器

系统制式

NTSC/PAL

可视角度

上:45 , 下:65 ,  左:65 , 右:65

分辨率

800×480

单位亮度

350cd/㎡

对比度

400:1

点阵间距

0.321×0.370

画面比例

16:9

阻抗

75欧姆

输入电压

12V~32V

工作温度

-10℃~+65℃

存储温度

-30℃~+80℃

峰值

1Vp-p

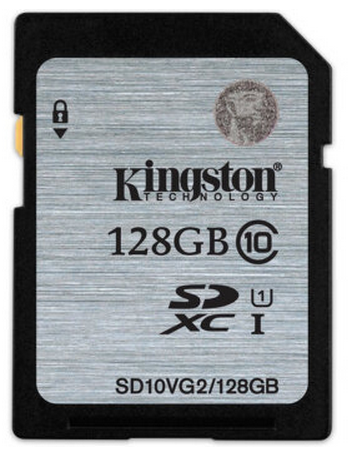

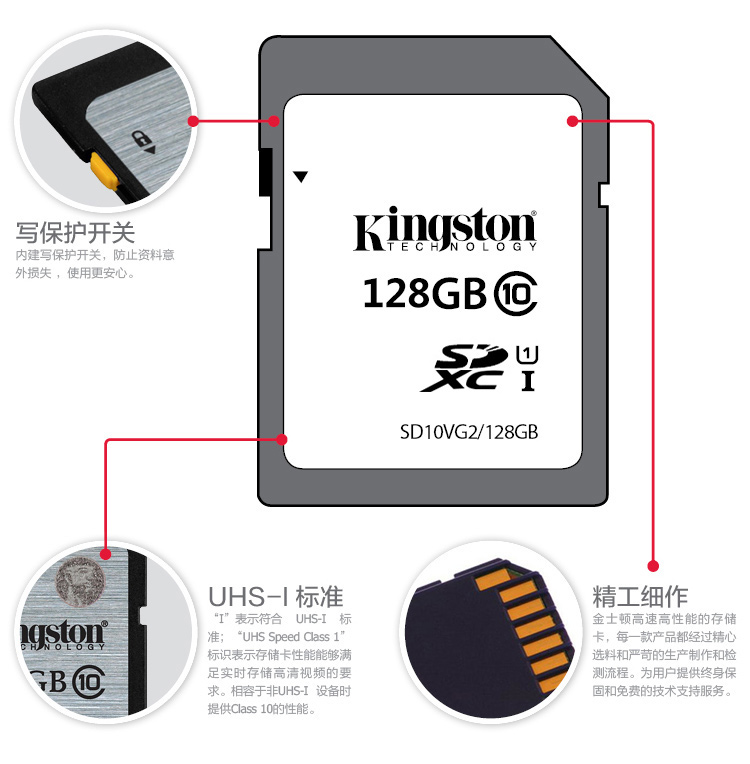

4.高速存储卡

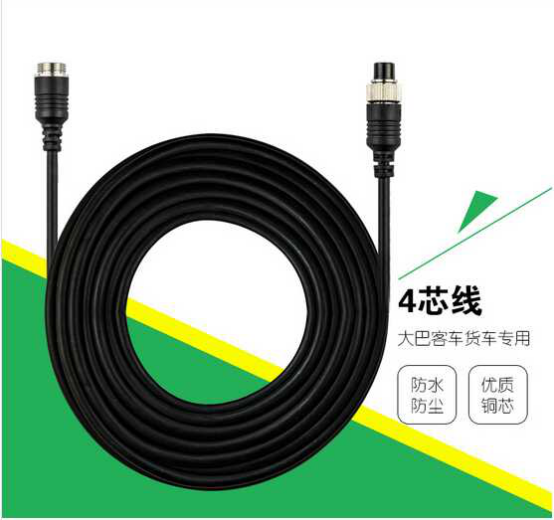

6、航空接口延长线

2米、3米、5米、10米、20米、30米可选



    专用接口,牢固稳定,5-10年保证信号稳定

    布线方便,音视频同步传输

    节省施工时间和减少施工难度

    7.全国对讲电台

    北峰整合公众网络资源,采用开放式集群架构,推出的新一代公网车载台恰好顺应现代通讯发展需要,这是其在无线通讯领域取得的又一次实质性突破,将在更多领域发挥出色的无线通信作用。此款产品主要服务于物流、货运、出租车、城市管理、公共管理、医疗急救、建筑工程等行业用户。

    全国通信 无限距离

    基于公网运营商网络,突破传统集群网络覆盖有限的瓶颈,轻松实现无限距离、全国通联。

    无线PTT/MIC  安全有保障

    创新性采用无线PTT,该按键可放置于车内档杆或手刹处、方向盘等地方;无线MIC配置,可放置于衣领或座位安全带上,按住PTT键,直接进行语音发射,实现真正意义上的释放双手,不违交规,通信更加安全灵活。

    GPS定位 成员动态随手掌握

    支持GPS全球定位以及智能轨迹回放功能,灵活掌握一线人员的活动位置、工作进展等,全面提高团队协作效率。

    通话清晰  安全保密

    语音处理技术,兼设噪声抑制功能,语音清晰洪亮。语音加密功能,最大限度提高加密强度,保证应急通话的私密性,可确保用户尤其是集团用户通讯使用安全。

    大尺寸高清彩屏  实用性强

    友好的人机交互界面、键盘设计、大尺寸高清彩色显示屏,即使在户外强光下也可对所有信息一目了然,方便用户操作和通话。

    语音电话功能 快捷方便

    具有语音电话功能,可进行拨打和接听电话,有5种方式可拨打电话,通讯体验更丰富,操作更便捷。

    5.企业简介

    德宝科技-专业的车载视频监控解决方案提供商

    依靠自主研发和持续创新向客户提供优质的安防监控产品和领先的系统解决方案

    6.完善的服务体系

    (一)技术支持及服务的项目

    1、设备的安装及系统集成服务

    2、对所有设备提供相应的保修期内免费维修服务

    3、对应用软件提供壹年的免费升级和维护服务

    4、签定维修合同进行整体保修服务(费用由双方协商解决)

    5、提供永久的免费电话咨询技术支持服务

    6.工程中所涉及的软件二次开发和相关技术培训,我方将以优惠的价格向贵方提供。

    7.如需向第三方软件开发商开放我方程序接口,我方可向贵方提供相应接口和文档,我方只对贵方提供,不直接与第三方软件开发商发生联系。与我方程序接口相关的代码、文档、图片、磁介质等知识产权,归我方所有,未经我方授权第三方软件开发商不得在非本公司产品或广告宣传中引用、摘抄我方代码、文挡资料等。

    8.在监控系统工程建设完成后,我方配合贵方完成工程的交接工作。

    (二)硬件设备的服务与承诺

    所有硬件设备自系统最终验收通过之日起,根据相应设备的保修期限提供12个月的免费整体保修。保修期内,由于设备本身质量问题,我免费更换或维修;对非设备质量引起的故障和损坏及保修期后的维修,我将收取人工费、交通费和材料费。免费整体保修之后,我公司将继续终身提供维修服务,如需增加功能或需要补充设备,我们将积极配合,并予以价格优惠。如果贵方需要继续我公司提供整体保修任务,具体费用可以由双方协商签定维修协议进行。

    我们的售后服务一直遵循的原则为:

    项目设专项支持工程师,主动沟通交流、服务及时到位、事前有效防范、做到顾客满意。

    技术支持设24小时热线服务、第一时间到现场:二十分钟排除故障,

    (三)应用软件服务与承诺

    从应用软件需求分析,到系统设计、软件编程、软件测试、软件培训、系统试运行、系统维护、按需定做,我公司为用户自始至终提供全方位的服务。

    (四)技术文件、资料的移交

    所有的技术文件、资料的移交,在系统全面实施时进行。需移交的技术文件和有关资料应包括硬件、软件、系统等一切有关的设计资料、特殊说明、软硬件测试报告、安装使用状况、试运行记录、安装使用手册等资料及刻录光盘等。

    (五)日常技术支持及问题的解答方式

    1、现场技术支持

    2、电话、传真问题解答

    3、远程协助

    (六)其它服务承诺

    德宝科技凭借自身的技术优势,在保修期内,针对用户出现的技术问题将尽可能地提供现场服务,使用户尽快熟悉并掌握整个系统的使用。在质保期内如遇买方有重大活动,我公司派人到现场提供系统的运行保障,保证活动的正常进行;一般情况下,定期对设备运行情况巡查。

    德宝科技的营销网点遍布全国,如华南、华中、华北、华东、东北、西北、云南、贵州、四川、重庆、新疆、香港、澳门等地,为全国客户提供便捷、优质、全面的服务。做为设备生产厂,能够确保售后服务做的快速、高效。

    (七)服务原则

    锐视保在各地的系统工程项目中一律按招标技术要求及合同条约,按期保质保量地完成中标项目,得到了用户单位的一致的好评。同时我公司在产品技术上不断锐意进取,选用最先进且成熟的设备与技术,在配套产品上选用质量可靠、性能高且稳定的产品。

    我们的售后服务一直遵循的原则为:主动、及时、有效、满意。
