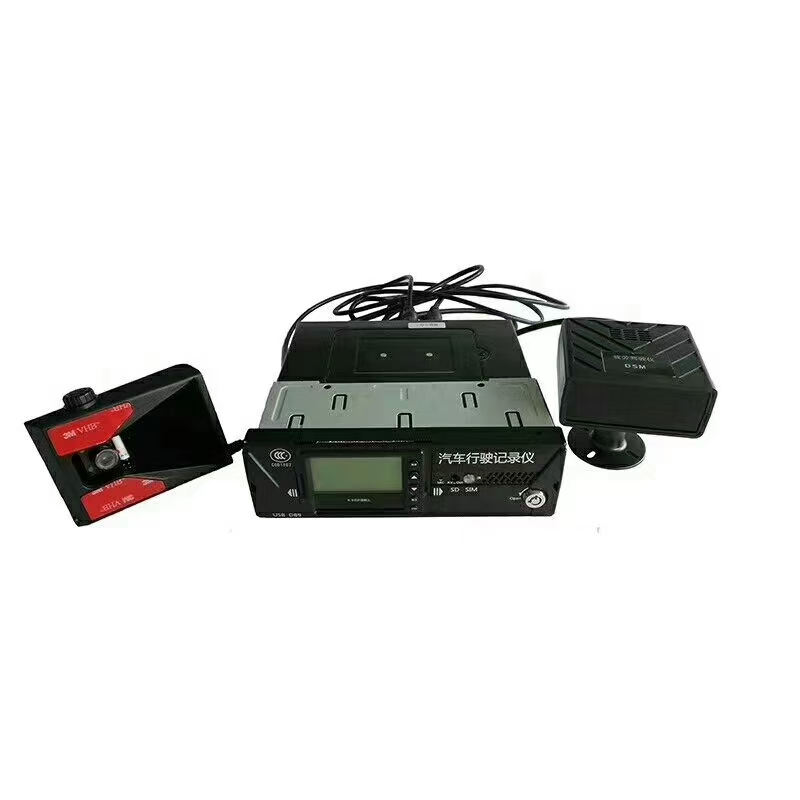

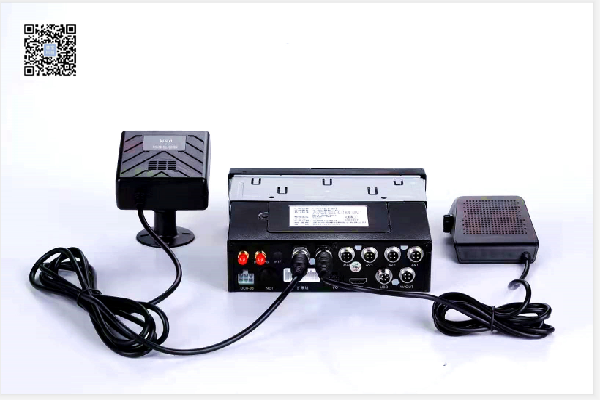

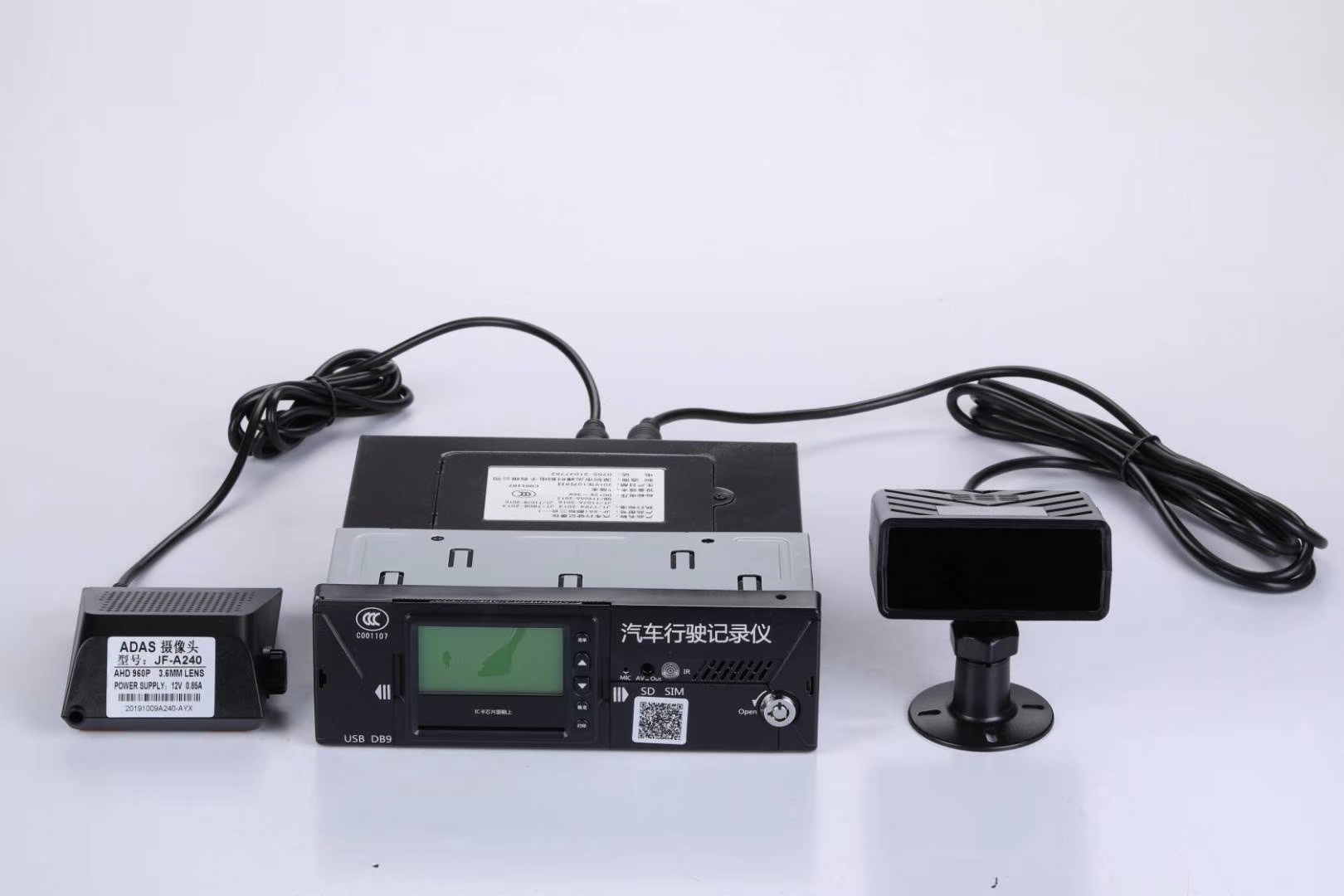

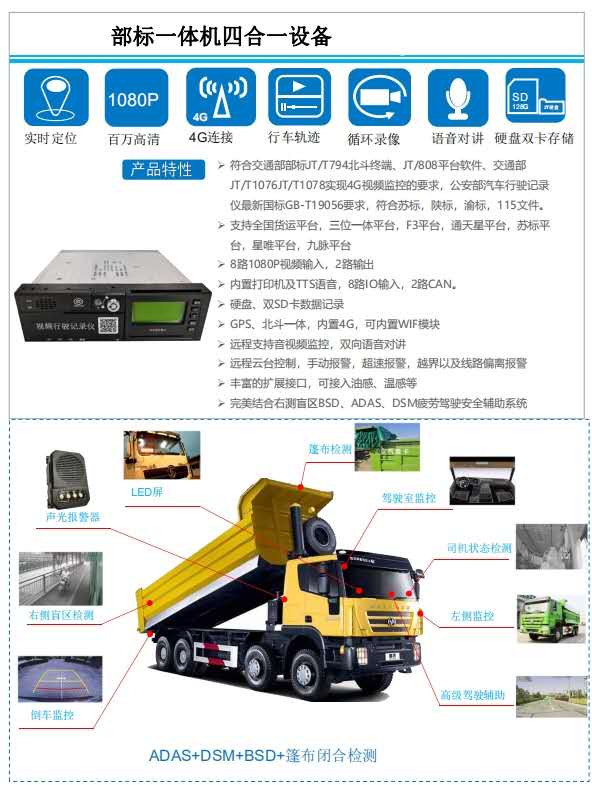

车载监控主动安全终端

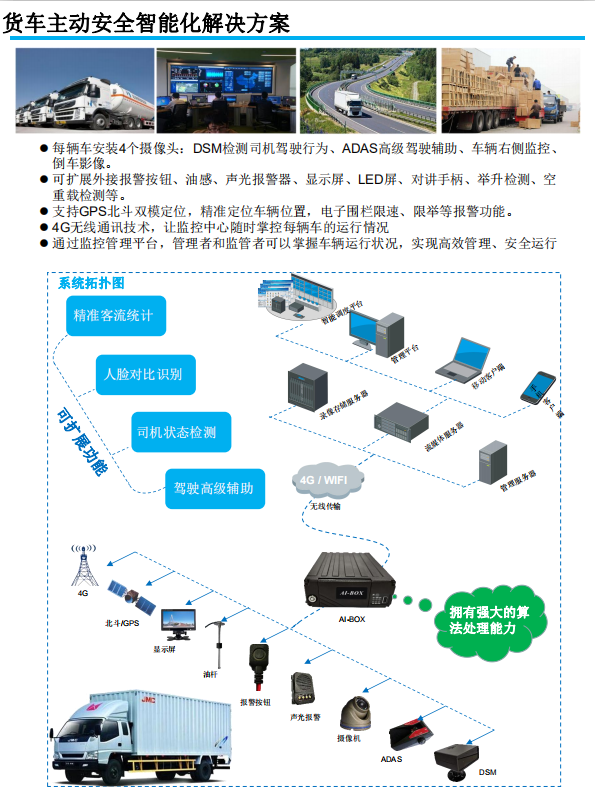

本产品集车载视频监控、行车记录仪、ADAS高级辅助驾驶系统、DSM驾驶员状态分析系统于一体。内置高性能图像处理芯片，采用H.264视频编解码技术，实现了模拟高清视频录像、存储、回放。结合3G/4G无线传输技术、定位技术、RFID技术，可以实现视频录像、汽车行驶记录信息的实时上传、驾驶行为分析及报警证据上传。通过控制中心可以实时对车辆进行远程监控、远程分析和处理。

符合以下标准：

GB/T 19056-2012《汽车行驶记录仪》

JT/T 794-2011《道路运输车辆卫星定位系统、北斗兼容车载终端技术规范》

JT/T 808-2011《道路运输车辆卫星定位系统、北斗兼容车载终端通讯协议技术规范》

JT/T 1076-2016《道路运输车辆卫星定位系统车载视频终端技术要求》

JT/T 1078-2016《道路运输车辆卫星定位系统视频通讯协议》

JT/T 883-2014《运营车辆行驶危险预警系统技术要求和实验方法》

GB/T26773-2011《智能运输系统 车道偏离报警系统 性能要求与检测方法》

GB-T33577《智能运输系统 车辆前向碰撞预警系统性能要求和测试规程》

T/JSALT12-2017《道路运输车辆主动安全智能防控系统通讯协议规范》

T/JSALT13-2017《道路运输车辆主动安全智能防控系统终端技术规范》

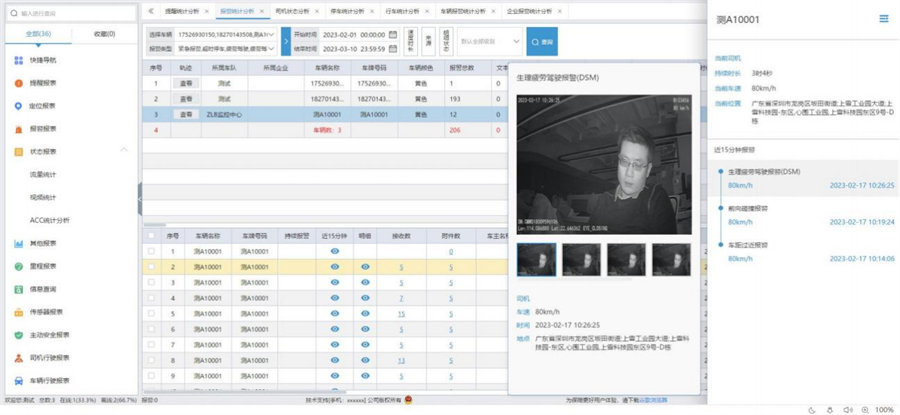

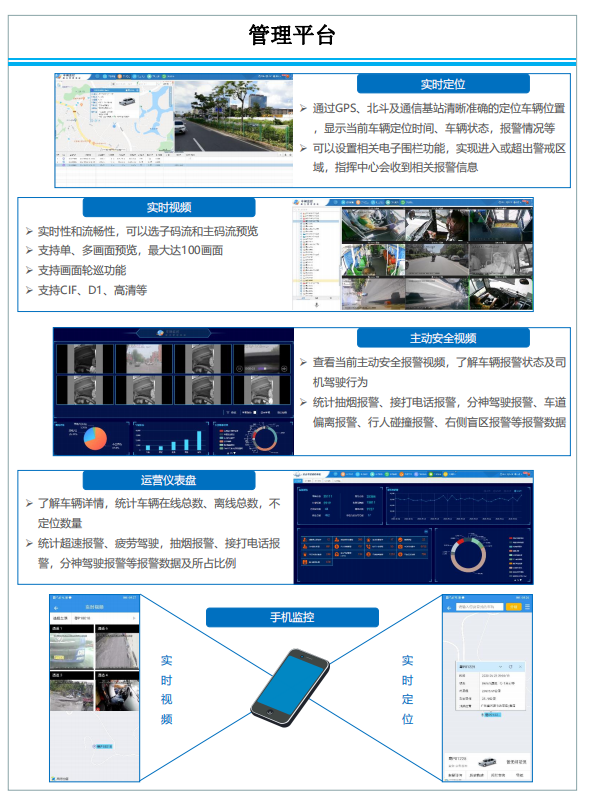

车载视频监控电脑端展示效果

车辆前方摄像头展示效果：

车辆后方摄像头展示效果：

车辆侧面摄像头展示效果：

车辆内侧摄像头展示效果：

将车辆停靠在平整的路面上，保证正前方视野开阔，调整摄像头的角度，使视频中远方 的天际线（天地交接处）与 APP 中的水平中心线重合（水平绿色虚线），（如不能完全 重合，可以通过上下方向键进行微调），然后点击标定完成即可。

车距过近报警效果图

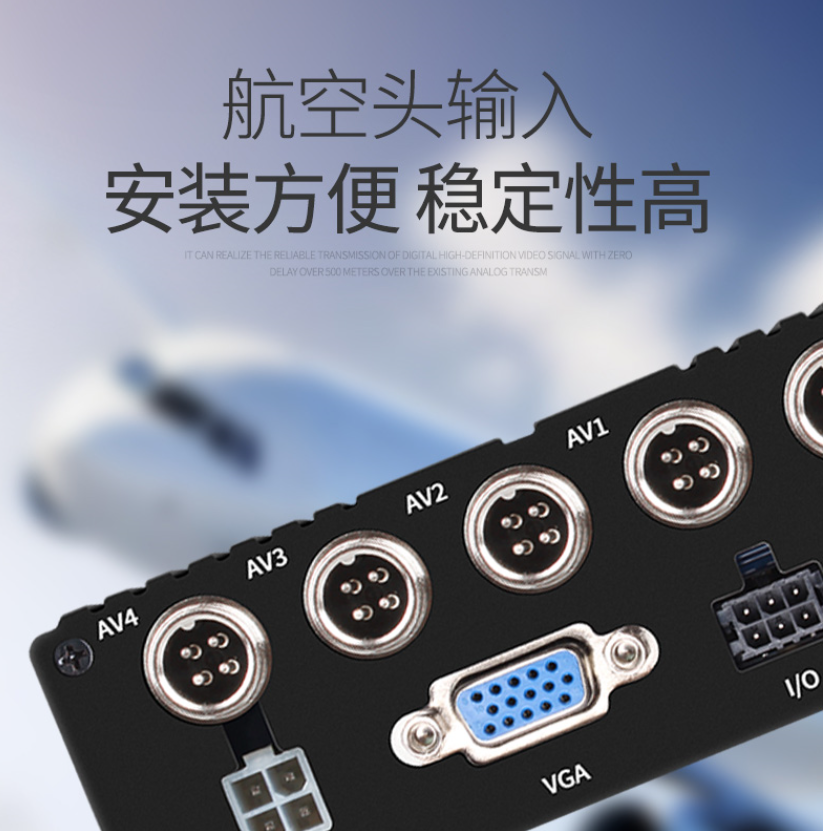

1．按照电源线接口定义进行连接，连接前请检电源连接

查接入电源电压，需在8-36V范围内，推存工作电压为12V或24V，防止出现因电压不匹配导致的设备异常。

电源红线（正极）接汽车的常电既汽车主控电源正极。

电源黑色（负极）应连接到汽车电源的负极或搭铁，搭铁时要保证搭铁之处导电良好。电源橙色（点火）应连接到点火控制电缆上既车辆运行时才有电的线路上。

接电源适配器调试设备时，请将红线和橙线并在一起接电源正极上。

2．终端安装位置要求

设备可以通过套筒嵌入式安装到汽车的仪表台处，同时还可以通过配套的L型支架进行安装固定，安装时请注意以下几点：

A. 防水：应选择不宜进水的位置确保终端的干燥，要注意远离空调出风口以防在温差变化时，有冷凝水积聚在终端内部影像产品的使用寿命。

B. 防震：终端不能悬空安装在长期震动较大的位置。

C. 防干扰：终端应远离车内影音和对讲等单子设备，防止传导干扰和辐射干扰。

D. 硬盘机型需水平安装，倾斜角度不能大于45度，防止影响终端的减震效果，降低硬盘的使用寿命。

一． ADAS/DSM安装调试

1. DSM安装

A.安装位置：驾驶室左侧A柱。

B.高度要求：在驾驶员眼睛水平线以下10-15cm（摄像头最好有一个稍微倾斜向上的角度，有点仰视驾驶员眼睛的感觉，这样对疲劳检测效果更好）。

C.距离要求：与驾驶员头部距离70cm-100cm范围内。

D.安装方式：先将万向节底座打孔固定在A柱上，使用螺丝将镜头固定于万向节上，对着手机app调好角度后用内六角将镜头固定住（万向节可以上下左右调整，安装比较方便）。

E.角度要求：连上手机app，进入“配置”——“DSM校准”，通过手机APP的视频来调整摄像头的角度，使驾驶员的人脸在整个视频的正中间位置上下，

1. ADAS安装

A.安装位置：以挡风玻璃正中央为轴心，根据不同的车辆类型上下移动，一般安装在偏下一点（注意：不让当雨刮器影响到），如图16；

B.安装方式：摄像头上有一圈3M胶，撕开保护膜后直接贴在玻璃上即可；

注意事项：

1) ADAS摄像头安装在挡风玻璃正中央，用3M胶固定（如果是那种很倾斜的挡风玻璃，则安装在正中央偏上一点的位置；如果是那种竖直的挡风玻璃，则安装在正中央偏下一点的位置）；

2) ADAS摄像头是一个模拟摄像头，不支持热插拔，需要先把线接好后再给主机上电。如果主机有电，无论是电源还是数据线供电，再连接ADAS摄像头，那么ADAS将无法正常使用，手机APP也看不到ADAS图像；此时需要重启主机方可恢复正常。
