4G 车载定位终端


说明书编号:SPKG-02A

文件编号:德宝-S0112

版本:A/1

发行日期:2020 年 06 月 01 日



德宝车载终端设备

产品名称:有线 4G 车载定位终端产品型号:德宝-02A






法律声明:



首先感谢阁下使用郑州德宝电子科技有限公司(以下称为德宝科技”)的产品。如果您已同意以下条款,将获得我们提供的支持与服务。当您对此有疑义,欢迎来电咨询。若您不能接受以下条款,请停止使用本手册。

本文手册所有权归德宝电子科技有限公司。保留任何未在本手册中明示授予的权利。手册中涉及德宝科技的专有信息。未经德宝科技事先书面许可,任何单位和个人不得复制、传递、分发、使用和泄漏该手册以及该手册包含的任何图片、表格、数据及其他信息。

“德宝”和“ ”是德宝科技的注册商标。在未经德宝科技事先书面同意的情况下,阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。

本产品的存放、使用应遵照产品手册、相关合同或相关国法律、法规的要求进行。

本公司保留在不预先通知的情况下,对此手册中描述的产品进行修改和改进的权利;同时保留随时修订或收回本手册的权利。本用户手册中如有文字不明之处,请您及时向本公司或者代理商、销售商咨询。






目录


一、产品概况............................................................... 1

二、产品实物示意图.................................................... 1

三、产品配置清单........................................................ 1

四、 产品外接口定义.................................................. 1

四、 产品外接口定义.................................................. 1

五、产品指示灯定义.................................................... 1

第二章整机参数及功能操作说明...................................... 1

一、产品整机参数表.................................................... 1

二、产品整机功能表.................................................... 1

三、产品安装操作流程................................................ 1

第三章常见问题分析与售后服务...................................... 1

一、常见问题分析........................................................ 1

二、注意事项............................................................... 1

三、售后服务        1




第一章                    产品组成一、产品概况

产品名称:有线 4G 车载定位终端

产品型号:德宝-02A

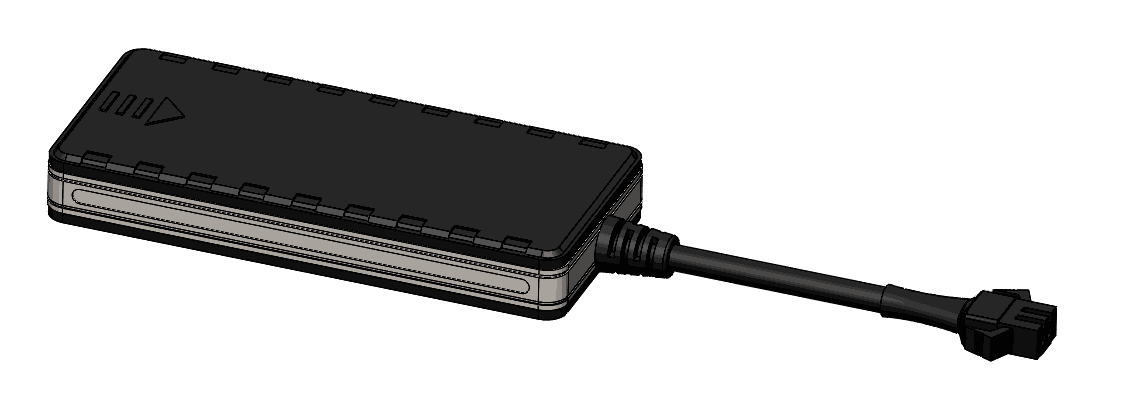

产品规格:84mm*38mm*12mm 二、产品实物示意图

三、产品配置清单产品标配清单

序号

名称

数量

单位

备注

1

德宝-02A 主机

1



2

说明书、保修卡、合格证

1

三合一

3

电源线

1



4

包装盒

1




注明:以上为整套产品的标准配置清单,以上范围之外的配件均需额外支付费用。


产品选配清单

序号

名称

数量

单位

备注

1

魔术贴

1

PCS



备注:以上配件的对接请与公司相关人员明确项目需求,终端程序会因需求的不同有不同的程序版本。

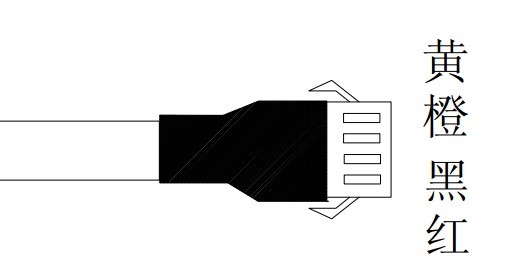

序号

颜色

接口定义

1

油路

2

ACC

3

电源地

4

电源正





五、产品指示灯定义







指示灯定义

网络状态灯

(红)

快闪:网络初始化中

慢闪:网络接收信号

正常常亮:设备上线

不亮:未收到网络信号/未插 SIM

卫星定位

(黄)

快闪:卫星信号搜索中

常亮:GPS 已定位

不亮:GPS 休眠/未工作

第二章整机参数及功能操作说明



一、产品整机参数表



序号

项目

规格参数

备注

1

工作电压

DC9-90V



2

工作电流

60mA@12V(静止电流 30mA



3

规格尺寸

84mm*38mm*12mm



4

产品重量

45g



5

定位方式

GPS 定位



6

定位误差

<10m(此数据仅供参考,定位误差与车

辆所在区域地形及时间等因素有关联)

此数据为公司实

验室实测

7

通信网络

支持国内 2G3G4G 网络



8

通讯方式

TCP



9

工作温度范围

-20℃~+75℃



10

贮存温度范围

-40℃~+85℃



11

后备电池

55mA/h





二、产品整机功能表

功能块

功能明细

功能说明



定时跟踪

按照设置的间隔时间回传经纬度等定位信息。





车辆状态检测

点火/熄火状态

每次上传的数据包中均包含有 ACC ON/OFF 状态。

车辆掉电提醒

当主机检测到车辆电压低到一定值后(小于 5V),会

上报掉电提醒。

超速报警

平台设置限速值,当 GPS 速度大于设定的值,则

上报超速报警提醒。

油路检测

支持平台和短信断油电、通油电功能。





其他功能

盲区补传功能

终端定位且不在线,储存数据, 300 条。有信号

正常上线时上传数据。

EPO 辅助定位功

终端支持 EPO 辅助定位功能,增强定位效果。

拐点补传

当设备方向角改变大于一定的角度时,立即上传一条

位置数据,优化轨迹。

远程升级

升级管家远程升级。



低功耗

静止模式

3D 三轴加速度传感器实时感知车辆震动状态,上电为运动模式,当终端静止 5 分钟后为静止模式,关闭 GPS模块,有震动即进入运动模式。

三、产品安装操作流程


1、设备安装

(1)  检查设备

查看设备外观是否良好,相关配件是否齐全。

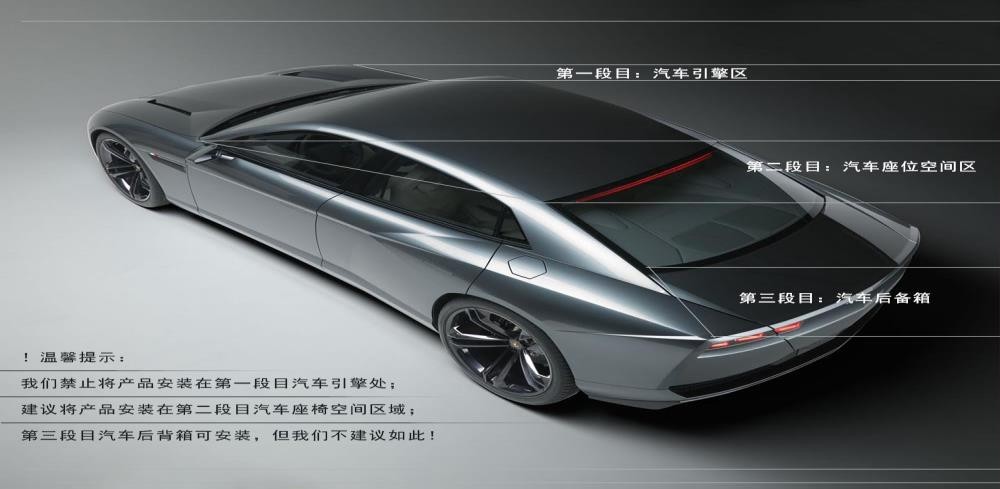

(2)  选择终端安装位置要求



A.         防水:应选择不易进水的位置确保终端的干燥,要注意远离空调出风口以防在温差变化时,有冷凝水积聚在终端内部严重影响产品的使用寿命。

B.         防震:终端不能悬空安装在长期振动较大位置。

 C.防干扰:终端应远离车内影音和对讲等电子设备,防止传导干扰和辐射干扰。

2、短信远程上线设置



具体短信设置上线格式如下:

 编辑短信内容:

<SPDB*P:DBGPS*T: 120.076.068.123,7788*A:CMNET*N:13288888888*C:30>

SPDB                                                                        短信头

*P:DBGPS                                                                密码

*T:120.076.068.123,7788                                     TCPIP/端口

*A:CMNET                                                            APN

*N:13288888888                                                  本机号( 15 )

*C:30                                                                     回传时间间隔,单位秒

第三章常见问题分析与售后服务



一、常见问题分析



1. 常见问题分析与排除



故障现象

原因分析

处理方法



无法监控

SIM 卡欠费停机

联系网络运营商缴费

SIM 卡接触是否良好

重新安装 SIM

上线参数设置错误

参照说明书重新设置参数

车辆处于地下停车场、隧道信号弱

离开信号差的区域

无法定位

车辆处于地下停车场、隧道

开出以上区域

终端天线面没有朝上

重新调整终端摆放位置



二、注意事项

1.  电子类产品请注意防水。

2.  设备的供电为直流 9-90V。

3.  当环境温度超过终端正常工作温度范围时,建议断电。

4.   当车辆处于地下停车场、隧道或车库时,将会影响定位信号。并可能出现通讯网络信号盲区导致设备无法监控;当车辆驶出以上区域后,设备将自动恢复正常工作。

    5.   遇到异常情况,请不要自行修理。因连接非原装附件或拔掉各部件之间的连接造成的损坏,厂商不承担责任。

三、售后服务

1.          本产品自安装之日起,享受一年保修服务。保修期内属非人为因素或产品质量造成的设备损坏,请及时与代理商联系或致电郑州德宝电子科技有限公司售后服务部门联系处理。

2.          对客户私自拆动或不可抗力(如洪水,车辆事故)造成的损坏不予维修。

3.          保修期满后,由于使用造成的产品损坏、故障,需要收取维修材料成本费。

4.          免费为客户提供产品的购买、使用、安装等咨询及技术服务。
