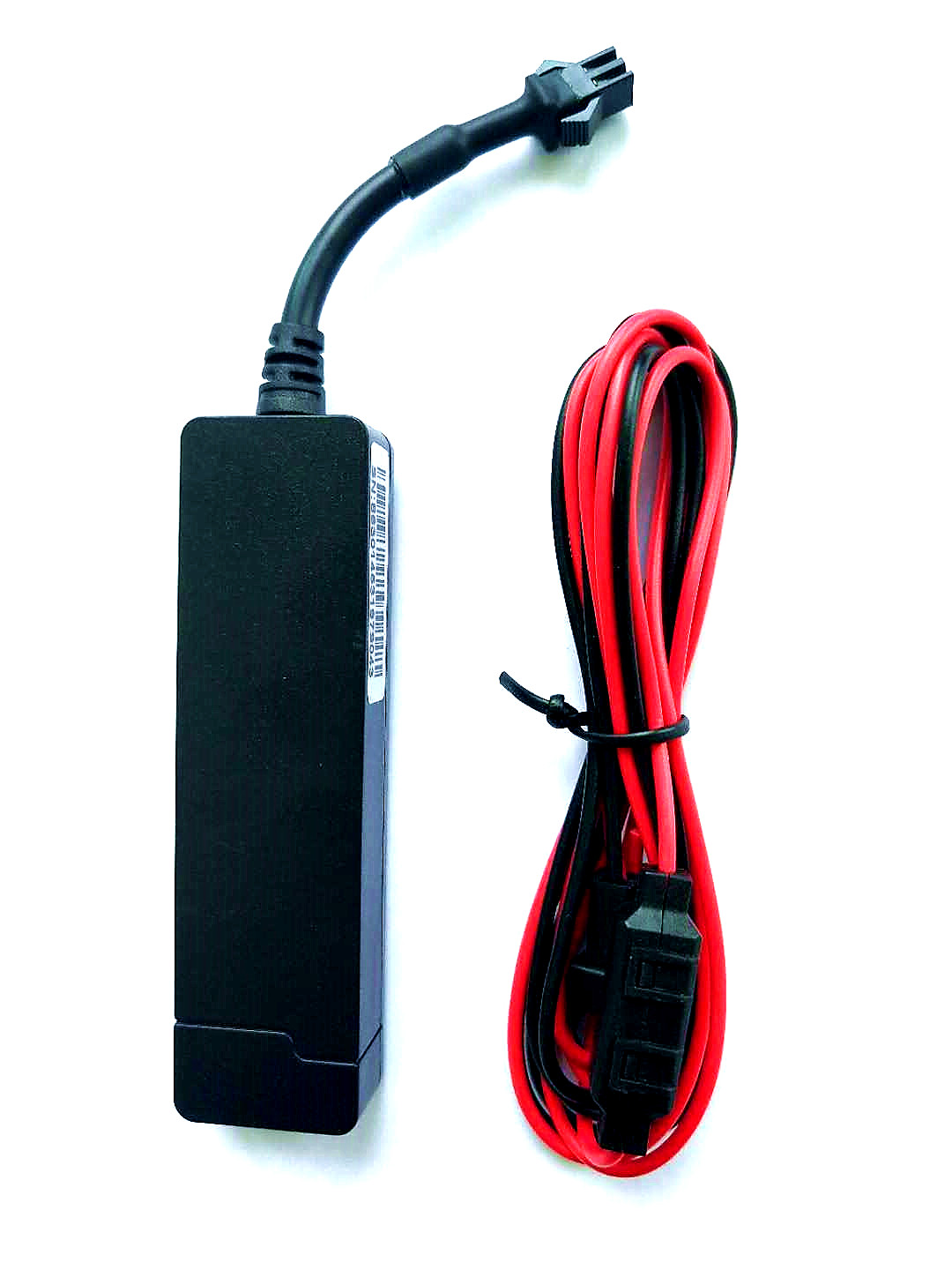

Q9小有线gps

机身颜色:黑色
LED指示灯:暂无
工作电压:暂无
工作电流:暂无
工作温度/湿度:暂无
外壳材质:暂无

产品详情

一、产品功能

u GSM四频系统,GSM 850 MhzEGSM 900 Mhz DCS 1800 MhzPCS 1900 Mhz

u GPRS数据实时上报,GPS连续定位

宽电压辆入范围:9V-50V

u 支持进出围栏报警,实现车辆智能调度管理

1、蓝色LED-GPS状态指示

灯的状态

含义

闪烁(亮1秒,灭1秒)

GPS信号搜索中,未定位

常亮

GPS定位正常

常灭

GPS模块未工作



2、黄色LED-GSM状态指示

灯的状态

含义

闪烁(亮1秒,灭2秒)

GSM信号正常,未拨号

慢闪(亮2秒,灭1秒)

GSM未找到卡

常亮

GSM上传数据正常

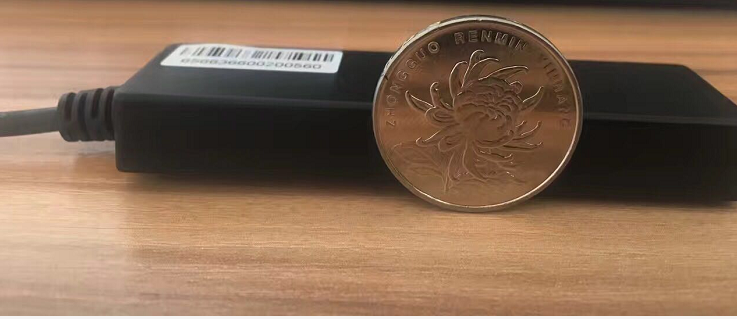

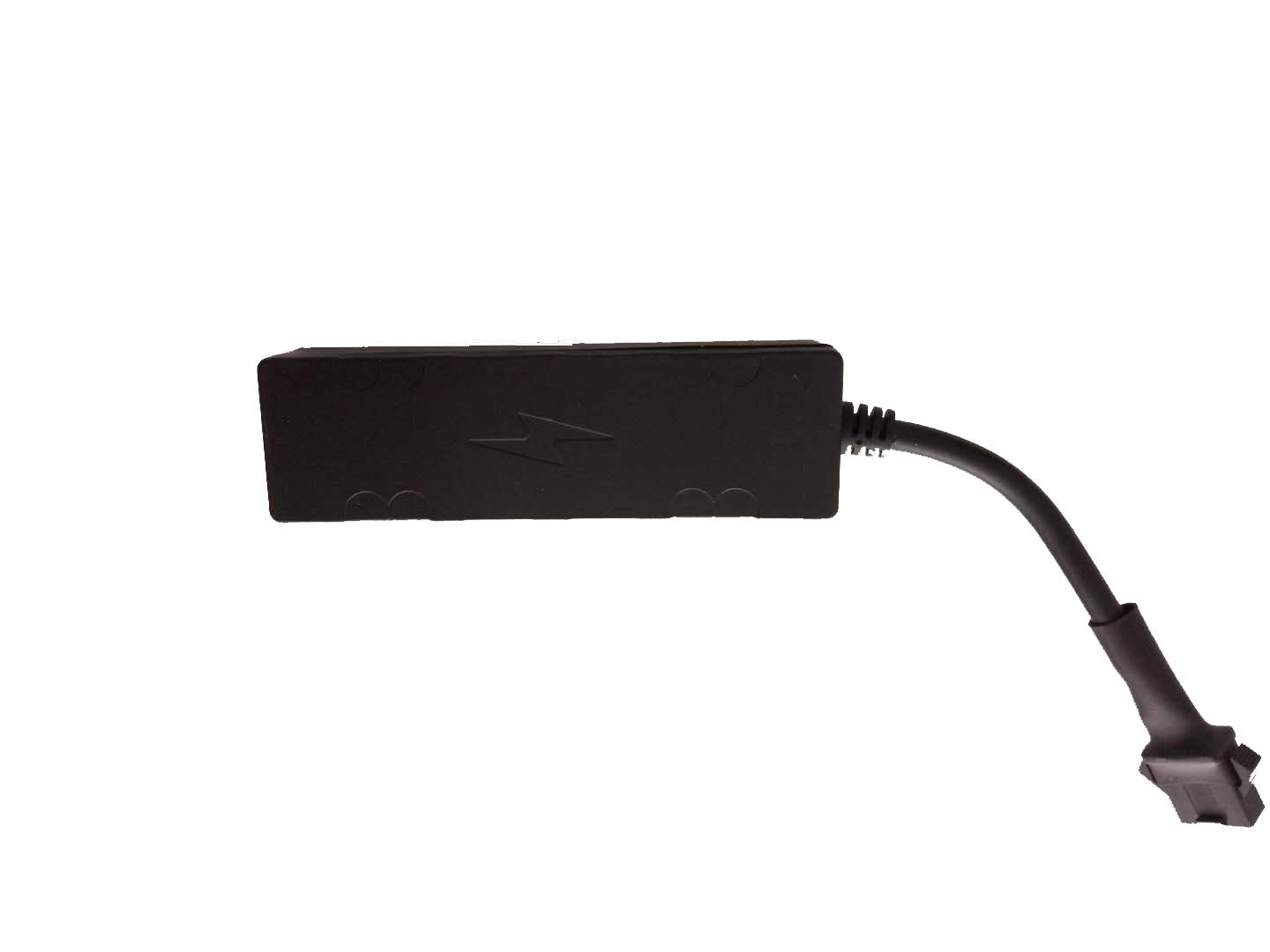

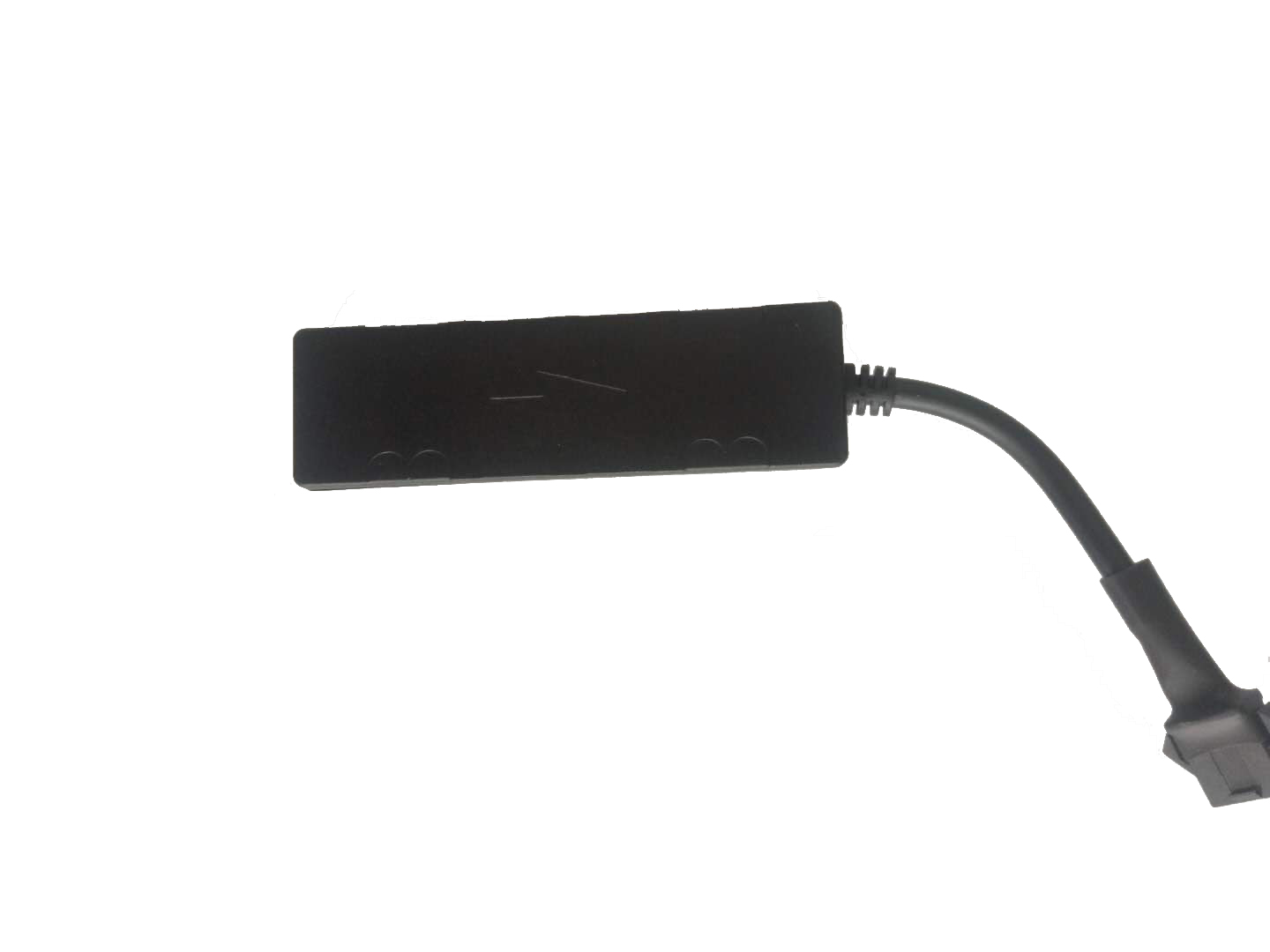

二、外观示意图



三、性能参数

其它特征

先进的数据传输方式,完全按照IT行业通行的传输模式传输数据即:支持TCP协议传输命令/数据

20000点数据缓存

GPRS掉线、数据压入缓存,恢复后立即传送,不丢数据。

GPRS掉线自动重拨,永远在线。

针对移动通信的TCP/IP协议栈,不会产生多余流量

TCP协议均支持压缩传送以节约流量

相同的短信/GPRS命令及应答格式,可任选短信/GPRS通道传送,短信中心可立即升级为GPRS中心。

丰富的命令集,各种功能均可通过命令打开/关闭,各种参数均可空中设定。

短信主、辅双监控中心号码

GPRS传输短信,短信沉默功能,车载机零短信费

自动监控功能,定时或定次自动回传车辆位置信息、状态信息

高速、低速报警

行驶里程查询

电瓶保护功能,电瓶电压过低、过高时脱离电瓶

过压保护,长时间承受150V电压不会损坏



整机工作参数

工作电压:DC12V/40mA(DC10V~DC32V) 或 DC24V/30mA(DC20V~DC32V)

功耗:待机电流35毫安 ; 峰值状态65毫安

报警响应时间:数据方式15秒 (网络正常)

使用环境:工作-30℃~75℃,存储-35℃~85℃,相对湿度10%~95%(不凝结)

通信模组:SIM800W 工业级模块四频通讯

工作频段:GSM 850 Mhz、EGSM 900 Mhz 、DCS 1800 Mhz、PCS 1900 Mhz

发射功率:Class 4(2W) GSM850、EGSM900

              Class 1(1W) DCS1800、PCS1900

卫星模组:u-blox

接收频率: 66通道,L1波段(1575.42 Mhz)C/A码,-163DBM同时追踪22颗卫星

模组参数:重新捕获时间≤1Sec,热启动时间≤1Sec,冷启动时间平均≤23Sec

工作电流:定位:17mA  捕获:20mA

灵敏度:跟踪:-162dBm  捕获:-145dBm

定位参数:定位精度10米,最大高度18000米,最大速率515米/秒,最大加速度4g

外型尺寸:79.2mm×23.5mm×13.6mm(长×宽×高)



应用领域

风控行业、出租车、私家车、消贷车、电动车等。







四、设备指令

绑定中心号指令:MASTER,手机号#

修改上线地址域名:HOST,WWW.GPSONLINE.CN,7979#

修改上线地址IP:HOSTIP,202.85.222.106,7979#

回复设备号码:code,1#

漂移过滤:DRIFT,120#

修改设备号指令:MYID,0656636510293867#

FACTORY#  (恢复出厂设置)

RESET#(重启指令)
